原创智能农业物联网温室环境控制与水肥一体化详细案例介绍

客户需求如下:有两个日光温室大棚,长度110米、宽度13米。两个温室中间有一个缓冲间,要求设计物联网,水肥一体化。

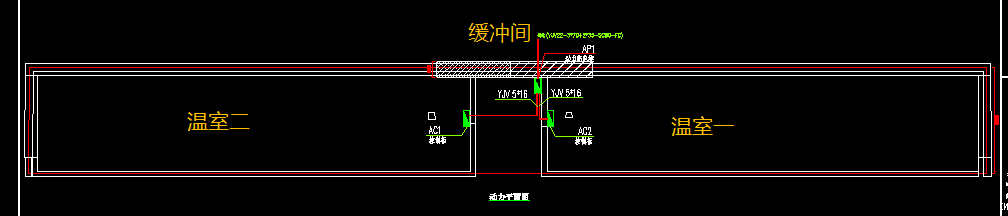

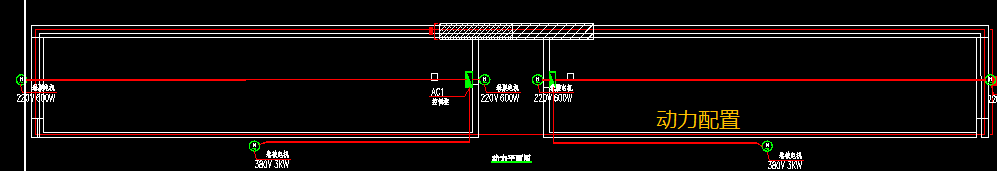

温室电气配电设计,温室内设置两个独立的自控配电柜,每个配电柜引入YJV6*16电缆。考虑温室设备比较多,所以设计配电柜容量大一些,满足后期电量需求

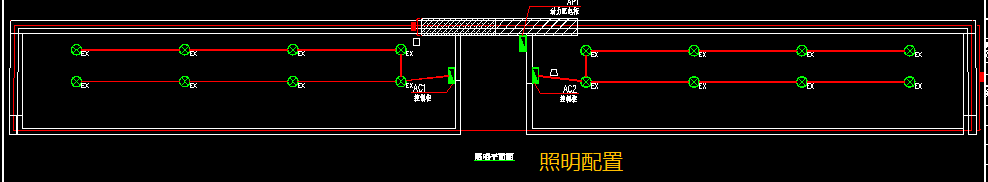

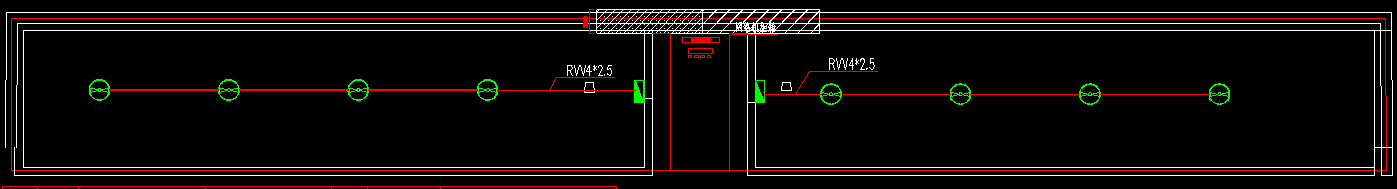

温室照明配置,温室采用三防灯具照明,由于温室内湿度比较大,所以采用三防灯具。

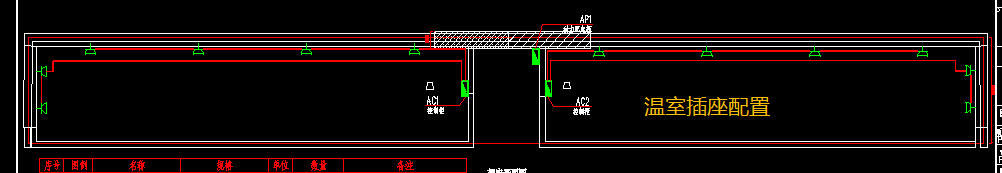

温室内插座上设计,温室经常会用到电源,温室内施工,种植需要电源,所以温室后面预留插座,方便温室后期使用

温室的卷被与卷膜电气设备。

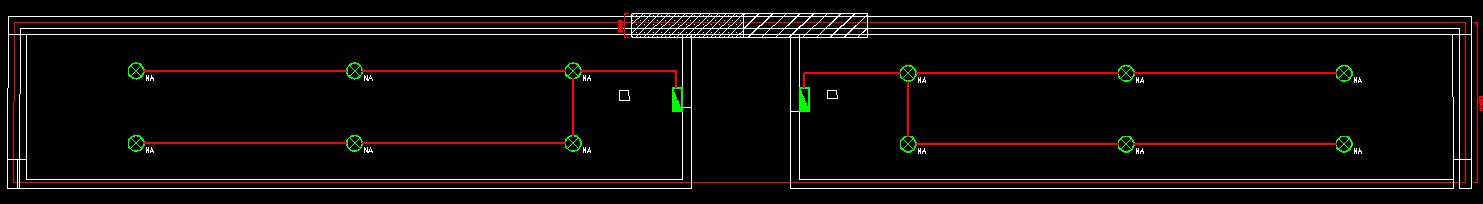

温室补光灯控制,采用高压钠灯,根据种植的需求可以自动开启关闭光源

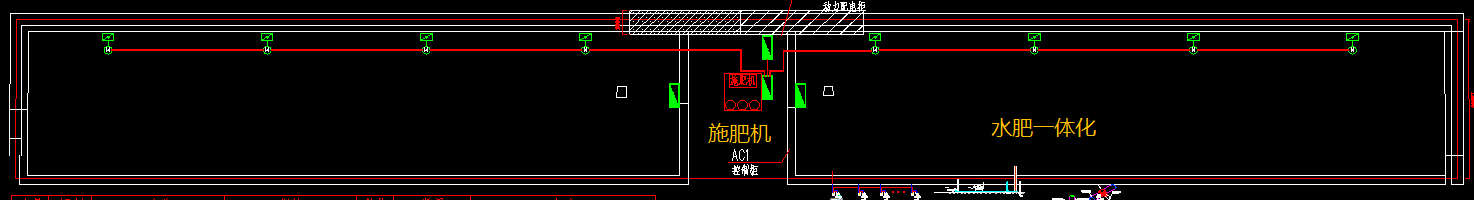

温室共用一台施肥机,放在两个温室中间,施肥机配置8个电磁阀,每个区4个电磁阀。可以轮训灌溉自动灌溉控制。

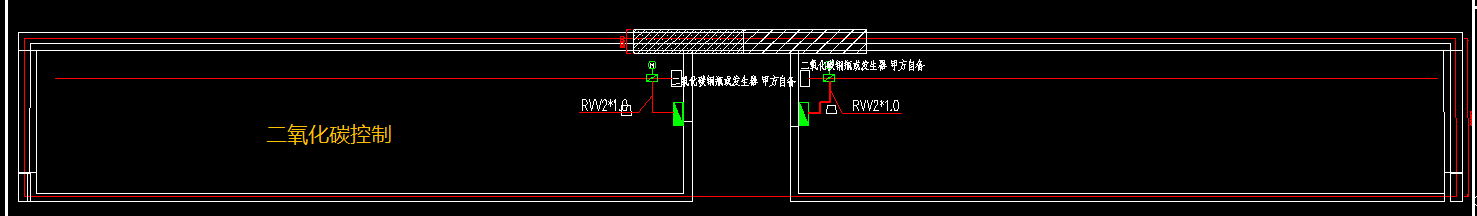

温室内根据植物需求,放两个二氧化碳发生器钢瓶,通过减压阀与管道输送到温室内。自动控制电磁阀开关给温室补充二氧化碳。需要定期更换钢瓶。

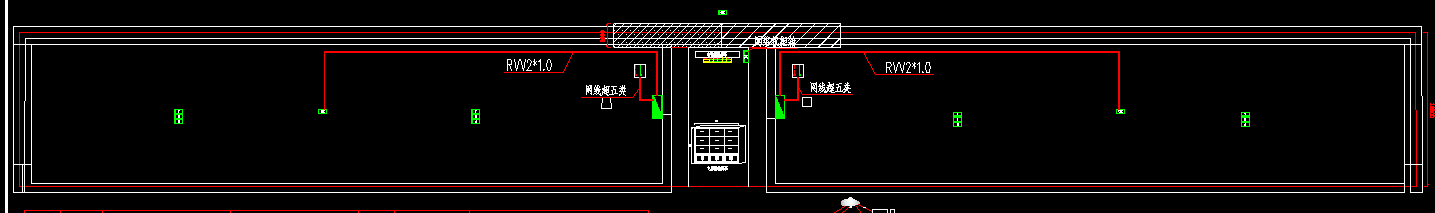

温室传感器配置。每个温室配置温湿度、光照。二氧化碳传感器。传感器可以采用有限也可以采用无线。传感器接入各自的配电柜内,在缓冲间设置一台大屏幕。可以实时管控温室

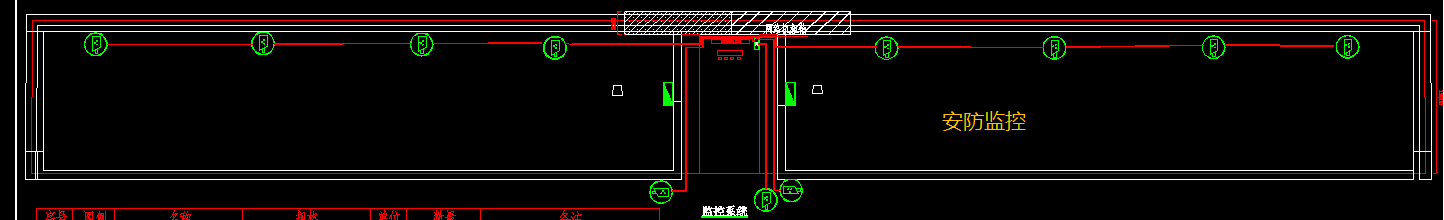

温室内布置多个摄像头,可以实时监控植物生长记录过程。

北方大棚多数需要供热,冬天运行需要热源,所以温室大棚配置的锅炉管道,锅炉管道配置4通阀门,并且安装循环水泵,根据温室温度自动控制循环泵与电磁阀开度,精准控制温室温度。、

温室内配置 内循环风机,夏季或者冬季运行,可以间隔运行,不会导致局部温度过高或者过低

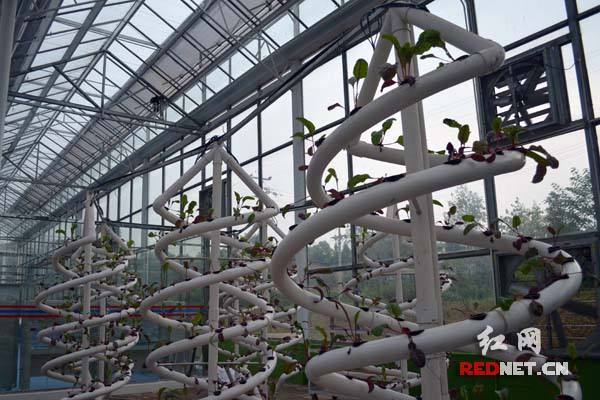

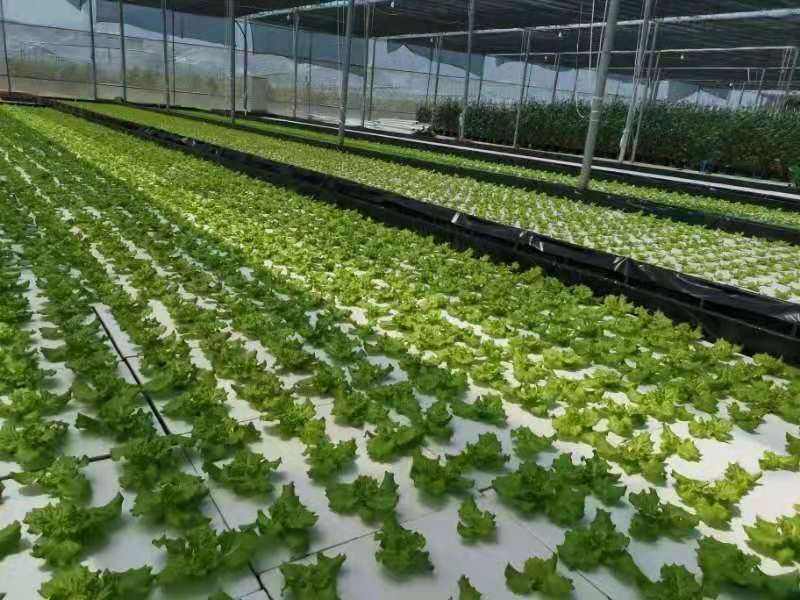

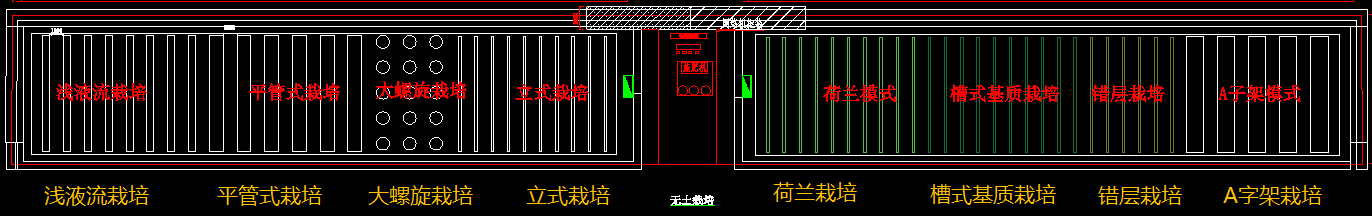

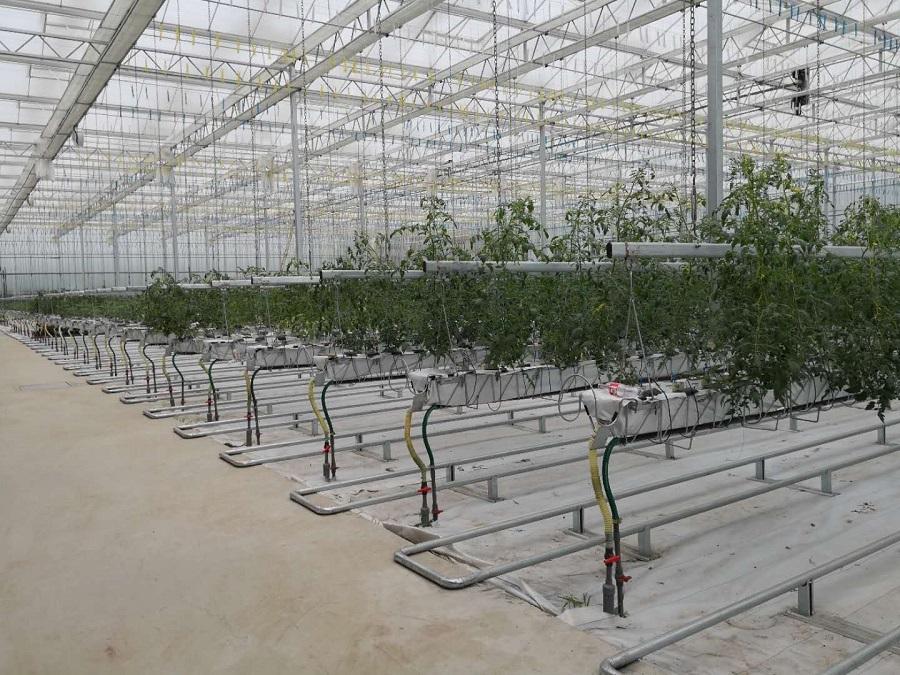

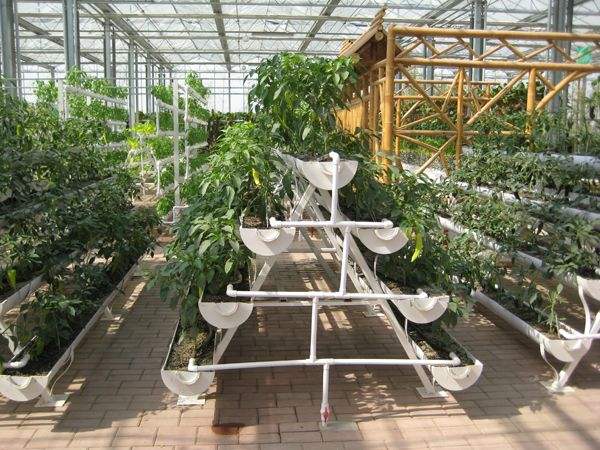

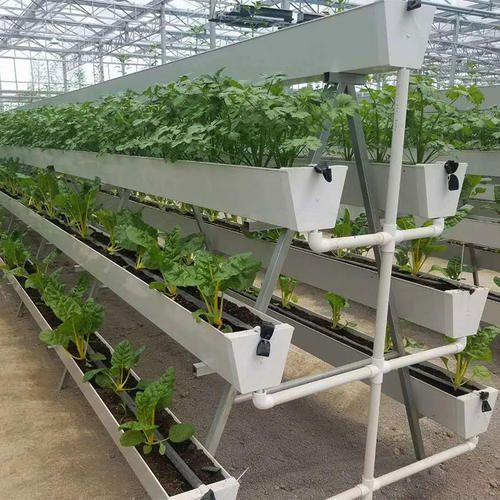

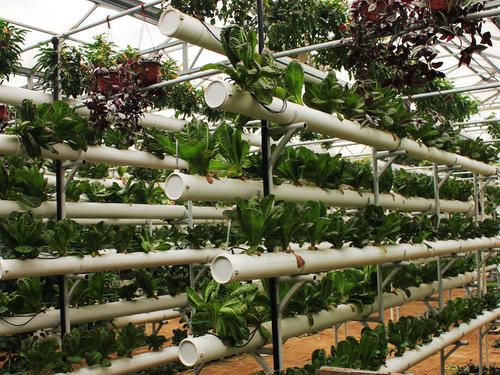

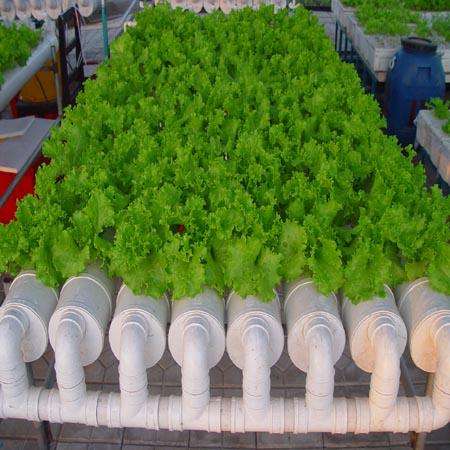

上图是八种栽培模式。栽培模式主要是一些架子,安装水路安装。种植蔬菜好不好还是看施肥机跟物联网系统,下面重点介绍温室控制一施肥机系统

智能温室控制系统原理图

安防监控系统图

灌溉系统控制原理图

智能施肥机控制原理图

鸿控物联网与温室控制系统首次公开。希望行业多就交流,共同进步。今天就分享到这里

2020年2月14日
